Terrassements nouvelle batisse

Il existe essentiellement deux méthodes de terrassements :

1. Radier général : il n'y a pas de vide ventilé. Le contour du bâtiment est bétonné sur 80 cm de haut et 50 cm de large avec un béton de 20 cm sur toute la superficie du bâtiment.
2. Sur vide ventilé : le contour du bâtiment est bétonné sur 30 cm de haut et 50 cm de large ainsi que le suivi des murs intérieurs, une élévation de 80 cm en bloc de 30 pour le contour du bâtiment et une élévation de 80 cm par l'intérieur du bâtiment en bloc de 20.

Explications : "radier général"

Après étude de stabilité du sol :

• Implantation du bâtiment (chaises, équerrages)
• Terrassements (enlèvement & évacuation des terres)
• Coffrage
• Egouttage (fosse septique, citerne d'eau de pluie, chambre de visite, station d'épuration, sterput, raccordement à l'égout)
• Fosse septique côté rue avec 5 points d'eau compris : WC, salle de bain, buanderie, garage, cuisine
• Pose du visqueen
• Paillasse avec écarteur
• Prise de terre et 3 ou 4 chambres de visites

Suivant plan d'architecte et étude de sol :

• Bétonnage de 20 cm
• Pose des drains périphériques (en géneral : diamètre de 80) sur un lit de cailloux 20/320, le tout enrobé d'un géotextile
• Remblai du périphérique

Explications : "sous vide ventilé"

Après étude de stabilité du sol :

• Implantation du bâtiment (chaises, équerrages)
• Terrassements (enlèvement & évacuation des terres)
• Prises de terre
• Pose de sable de maçon
• pose du visqueen
• Treillis et ferraillage
• Bétonnage des semelles et semelle coupe-gel
• Maçonnage des blocs de 30 et de 20 + T de ventilation
• Réservation de tuyauterie (courbe de raccordement)
• Cimentage des blocs extérieurs + Coaltar (goudron pour cimentage)
• Membrane d'étanchéité
• Drain périphérique (en général, diamètre de 80) sur un lit de cailloux 20/320, le tout enrobé d'un géotextile
• Egouttage (fosse septique, citerne d'eau de pluie, chambre de visite, station d'épuration, sterput, raccordement à l'égout)
• Fosse septique côté rue avec 5 points d'eau compris : WC, salle de bain, buanderie, garage, cuisine
• 3 chambres de visite
• Pose des hourdis
• Remblai du périphérique

Suivant plan d'architecte et étude de sol.

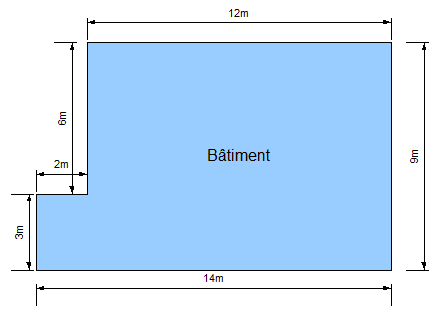

Système du calcul pour le radier

Périphérique du bâtiment = 12+9+14+3+2+6 = 46 m

Superficie du sol = (12x9)+(2x3) = 114 m²

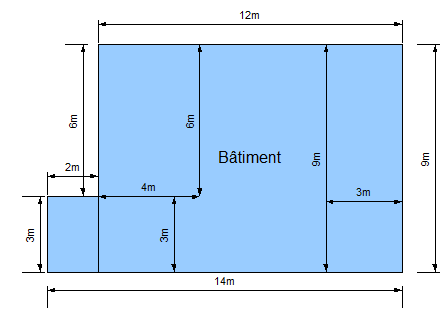

Système de calcul pour le sous vide ventilé

Périphérique du bâtiment = 12+9+14+3+2+6+3+9+3+4+6 = 71 m

Superficie du sol = (12x9)+(2x3) = 114 m²
